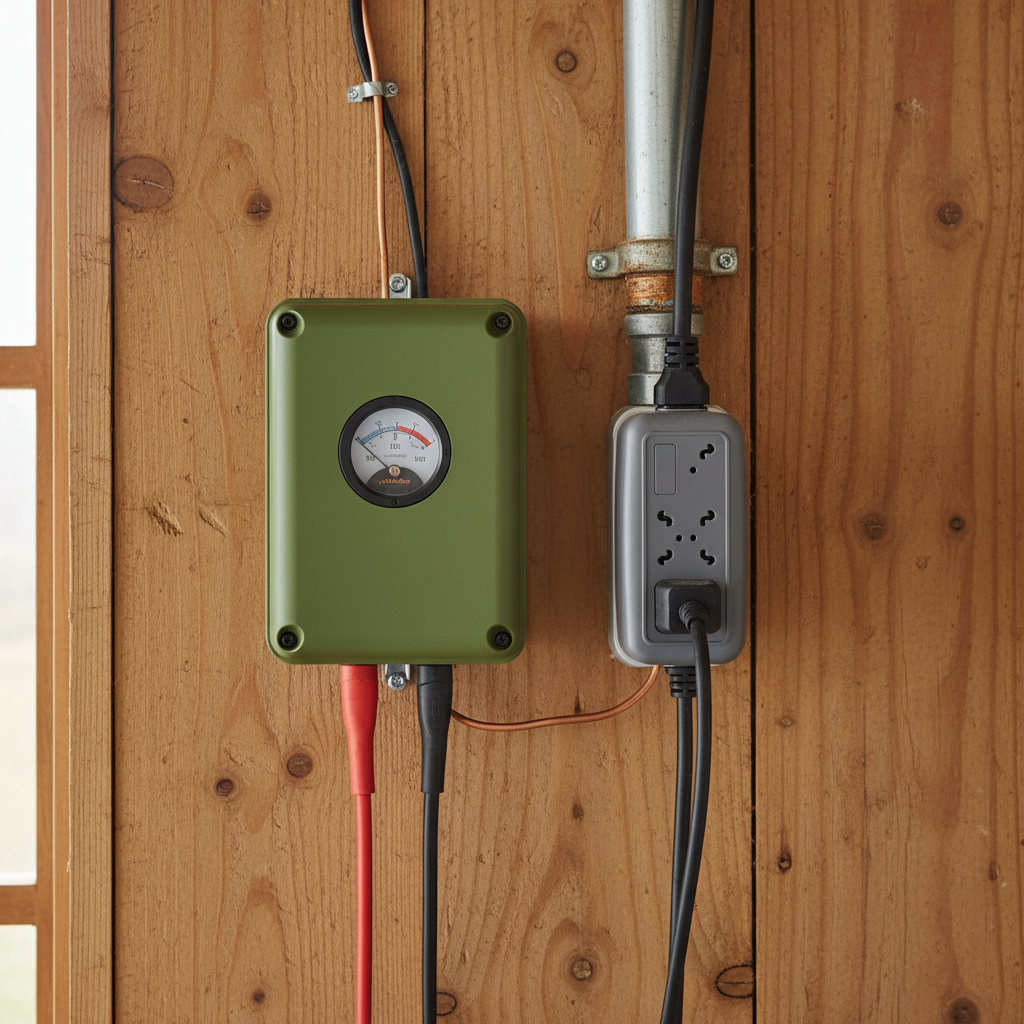

Hálózati villanypásztor biztosítékai és áramköri védelme

A hálózati villanypásztorok megbízható és erős megoldást kínálnak az állatok kordában tartására, azonban működésük alapfeltétele a stabil és biztonságos elektromos hálózat. A megfelelő áramköri védelem, beleértve a belső biztosítékokat, a külső túlfeszültség-levezetőket és a villámvédelmi rendszereket, nem csupán a drága készülék élettartamát növeli, hanem elengedhetetlen a tűzbiztonság és a folyamatos, megbízható működés szempontjából is. A védelem hiánya vagy szakszerűtlen kialakítása komoly kockázatokat rejt magában, amelyeket egy gondos gazda nem engedhet meg magának.

Miért elengedhetetlen a megfelelő áramköri védelem?

A hálózati, 230V-os feszültségről üzemelő villanypásztor energizálók nagy teljesítményű, kifinomult elektronikai eszközök. Bár a kerítésen megjelenő impulzusok biztonságosak az állatok számára, a készülék maga közvetlenül csatlakozik az elektromos hálózathoz, ami számos kockázatot hordoz magában. Az elektromos hálózat feszültsége ritkán tökéletesen stabil. Kisebb-nagyobb ingadozások, feszültségcsúcsok nap mint nap előfordulnak, amelyeket a legtöbb háztartási gép elvisel, de egy érzékenyebb elektronika számára már veszélyt jelenthetnek. Ennél is komolyabb fenyegetést jelentenek a viharok során keletkező túlfeszültségek, amelyek egy közeli villámcsapás következtében is tönkretehetik a védtelen berendezéseket. A megfelelő áramköri védelem tehát több szinten is kritikus fontosságú: egyrészt megóvja a készüléket a külső behatásoktól, másrészt megakadályozza, hogy egy belső meghibásodás komolyabb károkat, például tüzet okozzon. Egy jól megtervezett védelmi rendszer biztosítja, hogy a villanypásztor a nap 24 órájában megbízhatóan működjön, ami az állattartásban alapvető elvárás. A védelem kiépítése nem felesleges kiadás, hanem egy elengedhetetlen befektetés a rendszer hosszú távú és biztonságos üzemeltetésébe. A villanypásztor és a villámvédelem témaköre szorosan összefügg, és mindkettőre gondot kell fordítani.

A hálózati villanypásztor belső biztosítékai

Minden hálózati villanypásztor készülék rendelkezik legalább egy belső biztosítékkal. Ez a kis, gyakran üvegcsőben elhelyezett alkatrész a védelem első és legfontosabb vonala. A funkciója rendkívül egyszerű, mégis létfontosságú: ha a készüléken belül az áramerősség egy belső zárlat vagy meghibásodás miatt a megengedett érték fölé emelkedik, a biztosítékban lévő vékony fémszál elolvad és megszakítja az áramkört. Ezzel megakadályozza a készülék további károsodását és a túlmelegedésből fakadó tűzveszélyt.

Ha a villanypásztor hirtelen elhallgat és nem ad le impulzusokat, az első lépések egyike a biztosíték ellenőrzése. Ezt mindig áramtalanított állapotban kell elvégezni! A biztosíték általában egy kitekerhető foglalatban vagy egy kis, lepattintható fedél alatt található. A kiégett biztosítékot szemrevételezéssel is könnyű azonosítani: az üvegcső belseje megfeketedik, a fémszál pedig láthatóan elszakadt. A csere során a legfontosabb szabály, hogy a kiégett biztosítékot kizárólag egy pontosan ugyanolyan értékűre szabad cserélni. A biztosítékon fel van tüntetve az amper (A) és a volt (V) értéke. Egy nagyobb amperszámú biztosíték használata rendkívül veszélyes, mert nem fog kioldani a megfelelő időben, így a készülék belső zárlata esetén leéghet. A „pótmegoldások”, mint az alufóliával való áthidalás, szigorúan tilosak és életveszélyesek. Ha egy újonnan behelyezett biztosíték is azonnal kiolvad, az egyértelmű jele annak, hogy a készülékben komolyabb belső hiba van, ami szakszerviz beavatkozását igényli.

Külső védelmi mechanizmusok: Túlfeszültség-levezetők és FI-relé

Míg a belső biztosíték a készülék belső hibáitól véd, a külső védelmi eszközök a hálózat felől érkező veszélyek elhárítására szolgálnak. Ezek közül a legelterjedtebb a túlfeszültség-levezető, közismert nevén túlfeszültségvédő. Ez egy olyan eszköz, amelyet a villanypásztor és a fali aljzat közé kell csatlakoztatni. Feladata, hogy a hálózaton keletkező hirtelen feszültségcsúcsokat (például egy távoli villámcsapás vagy hálózati kapcsolási műveletek miatt) elnyelje és a földelés felé vezesse, megvédve ezzel a villanypásztor érzékeny elektronikáját. Egy ilyen eszköz beszerzése elenyésző költség a készülék árához képest, de egyetlen vihar alkalmával megmentheti azt a tönkremeneteltől.

A másik kulcsfontosságú védelmi elem az áram-védőkapcsoló, más néven FI-relé (RCD). Ez nem a túlfeszültség, hanem az úgynevezett hibaáram ellen véd. A FI-relé folyamatosan figyeli a fázis- és a nullavezetőn folyó áram erősségét. Normál esetben ezek megegyeznek. Ha azonban a készülék meghibásodik és a burkolata feszültség alá kerül, vagy valamilyen módon szivárog az áram a föld felé, a relé érzékeli a különbséget és a másodperc törtrésze alatt lekapcsolja az áramkört. Ez egy életvédelmi funkció, amely megakadályozza a súlyos áramütést. Modern épületek elektromos hálózataiban kötelező a FI-relé megléte, de gazdasági épületekben, régebbi telepítésű rendszerekben ez nem mindig garantált. A villanypásztor energiaellátás láncolatának mindenképpen tartalmaznia kell egy ilyen védelmi eszközt.

A villámvédelem speciális szerepe a kerítésrendszeren

Fontos megkülönböztetni a hálózati oldali villámvédelmet a kerítés oldali villámvédelemtől. A korábban említett túlfeszültség-levezető a 230V-os hálózat felől érkező impulzusok ellen véd. Azonban egy villámcsapás nemcsak a villanypóznákat, hanem a több kilométer hosszan futó villanypásztor vezetéket is érheti. A kerítésbe csapó villám hatalmas energiája a vezetéken keresztül egyenesen a készülék nagyfeszültségű kimenetére jutna, és szinte biztosan tönkretenné azt. Ennek megakadályozására szolgál a villámvédelmi fojtótekercs és szikraköz, vagy más néven villámhárító. Ezt az eszközt a kerítésvezeték és a készülék közé kell beiktatni. Normál üzemben átengedi a villanypásztor impulzusait, de egy villámcsapás okozta extrém magas feszültség esetén a szikraközön keresztül a földelés felé vezeti az áramot, megóvva ezzel az energizálót. A hatékony működéshez elengedhetetlen, hogy a villámhárító egy külön, a készülék földelésétől független, de azzal egyenértékűen jó földelőrendszerhez csatlakozzon.

Gyakori hibák és elkerülésük az áramköri védelemben

A leggondosabban kiválasztott készülék is sebezhetővé válik, ha a védelmi rendszer kiépítése során hibákat vétenek. Az egyik leggyakoribb és legveszélyesebb hiba a nem megfelelő értékű biztosíték használata. Soha ne helyettesítsük a gyártó által előírt típust egy nagyobbal, mert ezzel kiiktatjuk a készülék legalapvetőbb védelmét. Ugyanilyen súlyos mulasztás a külső védelem teljes hiánya. Azt gondolni, hogy a belső biztosíték minden ellen megvéd, tévedés. A túlfeszültség-levezető elhagyása orosz rulett minden egyes vihar alkalmával.

A harmadik kritikus pont a földelés. A túlfeszültség-levezetők és a villámhárítók csak akkor működnek hatékonyan, ha az elvezetendő energiát egy alacsony ellenállású földelésen keresztül a talajba tudják juttatni. A nem megfelelő, rosszul telepített vagy kiszáradt földelés hatástalanná teszi a legdrágább védelmi eszközöket is. A villanypásztor földelő cövekek megfelelő számának és elhelyezésének ismerete alapvető. Továbbá fontos tisztában lenni a rendszer teljesítményével is; a villanypásztor energiafogyasztása ugyan nem magas, de a folyamatos üzem miatt a stabil és biztonságos csatlakozás elengedhetetlen. A rendszeres ellenőrzés hiánya szintén gyakori probléma. A védelmi eszközöket, csatlakozásokat időnként, különösen egy-egy nagyobb vihar után, szemrevételezéssel ellenőrizni kell.

A megelőzés és karbantartás fontossága

A hálózati villanypásztor áramköri védelme nem egyszeri feladat, hanem folyamatos figyelmet igénylő folyamat. A megelőzés mindig olcsóbb és egyszerűbb, mint a hibaelhárítás. Érdemes rendszeres időközönként, például a szezon elején és végén, egy alapos ellenőrzést tartani. Vizsgáljuk át a készülék tápkábelét, hogy nincs-e rajta sérülés, repedés. Ellenőrizzük a túlfeszültség-levezető állapotát, és győződjünk meg róla, hogy stabilan csatlakozik az aljzathoz. A villámhárító és annak földelésének csatlakozási pontjait is érdemes megtisztítani az oxidációtól és a kosztól a tökéletes kontaktus érdekében.

Egy esetleges hiba gyorsabb diagnosztizálásában sokat segíthet, ha naplót vezetünk a rendszer működéséről. Egy villanypásztor üzemeltetési napló vezetése nem nagy fáradság, de feljegyezve a biztosítékcseréket vagy a FI-relé leoldásait, könnyebben felismerhetővé válnak az ismétlődő problémák. Összességében elmondható, hogy a hálózati villanypásztor biztonságos működésének alapja a többlépcsős, gondosan megtervezett és rendszeresen karbantartott áramköri védelem. Ez a gondoskodás meghálálja magát a készülék hosszú élettartamában, a folyamatos üzembiztonságban és a gazda nyugalmában.
