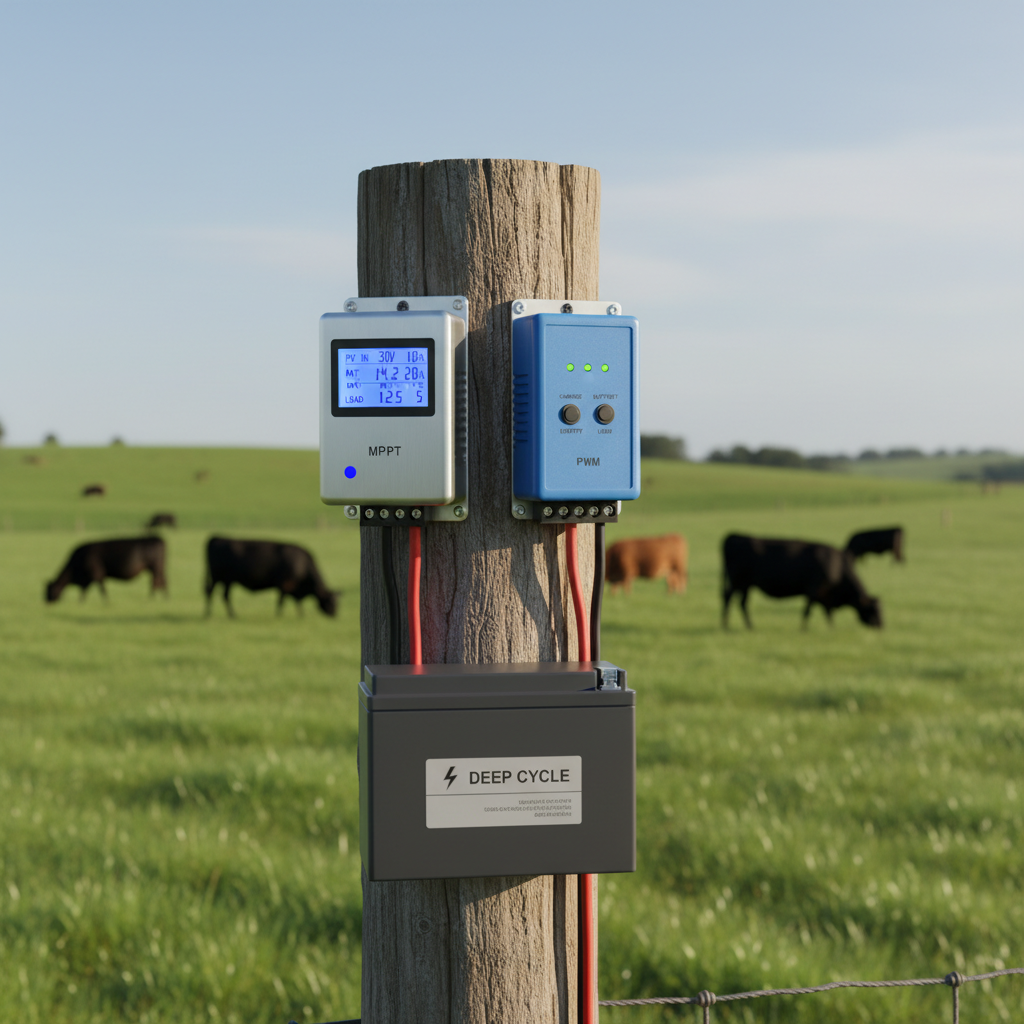

MPPT vs. PWM napelem töltésvezérlő villanypásztorhoz

A napelemes villanypásztor rendszerek lelke a töltésvezérlő, amely az akkumulátor és a napelem panel között teremt kapcsolatot. A piacon két fő technológia, a PWM és az MPPT verseng a felhasználók kegyeiért. Míg a PWM egy régebbi, egyszerűbb és költséghatékonyabb megoldás, addig az MPPT egy modernebb, hatékonyabb, de drágább alternatíva. A helyes típus kiválasztása alapvetően befolyásolja a villanypásztor rendszer megbízhatóságát, hatékonyságát és hosszú távú gazdaságosságát, különösen a változékony magyarországi éghajlati viszonyok között. A döntés nem csupán pénzügyi kérdés, hanem a rendszer egészének optimalizálását is jelenti.

A töltésvezérlő szerepe a napelemes villanypásztor rendszerben

Mielőtt belemerülnénk a két technológia összehasonlításába, fontos megérteni, miért is elengedhetetlen egy töltésvezérlő a napelemes villanypásztor rendszerekben. A töltésvezérlő egyfajta intelligens kapuőr a napelem panel és az akkumulátor között. Elsődleges feladata, hogy megvédje az akkumulátort a túltöltéstől és a mélykisüléstől. A napelemek napsütésben folyamatosan termelnek áramot, de az akkumulátor kapacitása véges. Ha a vezérlő nem szabályozná a töltést, az akkumulátor hamar tönkremenne a túltöltés miatt. Ugyanígy, éjszaka vagy borús időben megakadályozza, hogy az áram visszafelé folyjon az akkumulátorból a napelem felé, ami szintén felesleges energiaveszteséget és az akkumulátor károsodását okozná. A megfelelő energiaellátás biztosítása a villanypásztor rendszer alapja, és ebben a töltésvezérlő kulcsfontosságú szerepet játszik. Egy jól megválasztott vezérlő optimalizálja a töltési folyamatot, maximalizálja a napelemből kinyerhető energiát, és jelentősen meghosszabbítja az akkumulátor élettartamát.

A PWM (Pulse Width Modulation) töltésvezérlő működése

A PWM, azaz Impulzusszélesség-modulációs technológia a régebbi és egyszerűbb megoldás. Működése leginkább egy nagyon gyors kapcsolóhoz hasonlítható. Amikor az akkumulátor feszültsége alacsony, a vezérlő teljesen „nyitva van”, és a napelemből érkező összes áramot az akkumulátorba engedi. Ahogy az akkumulátor töltöttsége eléri a beállított felső határt, a vezérlő elkezd gyorsan ki-be kapcsolni (impulzusokat küldeni), ezzel csökkentve az akkumulátorba jutó átlagos áramot, megakadályozva a túltöltést. A kapcsolás sebessége és az impulzusok szélessége határozza meg a töltés mértékét.

A PWM vezérlők legnagyobb előnye az alacsony ár és az egyszerű, robusztus felépítés. Mivel kevesebb és egyszerűbb alkatrészt tartalmaznak, általában megbízhatóak és hosszú élettartamúak. Hátrányuk azonban a hatékonyságukban rejlik. A PWM vezérlők a napelem feszültségét „lehúzzák” az akkumulátor feszültségének szintjére. Ez azt jelenti, hogy ha egy 18V névleges feszültségű napelemet kötünk egy 12V-os akkumulátorra, a vezérlő a panelt is 12-13V körüli feszültségen fogja működtetni. A feszültségkülönbségből (18V – 13V) adódó többlet energia hő formájában elvész. Ez a veszteség különösen jelentős lehet hideg, napos időben, amikor a napelemek feszültsége magasabb.

Az MPPT (Maximum Power Point Tracking) töltésvezérlő működése

Az MPPT, vagyis a Maximális Munkapont Követő technológia egy sokkal fejlettebb megközelítést alkalmaz. Ez nem egy egyszerű kapcsoló, hanem egy komplex DC-DC átalakító, amely folyamatosan figyeli a napelem feszültségét és áramerősségét, hogy megtalálja azt a pontot (a maximális munkapontot), ahol a panel a legnagyobb teljesítményt adja le. Ez a munkapont a fényviszonyoktól és a hőmérséklettől függően folyamatosan változik.

Miután az MPPT vezérlő megtalálta ezt az optimális pontot, a napelemből érkező magasabb feszültséget és alacsonyabb áramerősséget átalakítja az akkumulátor számára megfelelő alacsonyabb feszültséggé és magasabb áramerősséggé. A lényeg, hogy a teljesítmény (Watt = Volt x Amper) szinte veszteség nélkül kerül átalakításra. Például, ha a 18V-os napelem az optimális munkaponton 5 Ampert ad le (90W), az MPPT vezérlő ezt átalakítja kb. 13V-os töltőfeszültséggé és közel 6.9 Amperes töltőárammá (90W / 13V ≈ 6.9A). Nincs elveszett energia, a feszültségtöbbletet a vezérlő plusz töltőárammá konvertálja. A napelemes rendszer méretezése során ez a hatékonyságbeli különbség kulcsfontosságú lehet.

Mikor válasszuk a PWM vezérlőt?

Annak ellenére, hogy a PWM technológia kevésbé hatékony, számos esetben tökéletesen megfelelő és gazdaságos választás lehet egy villanypásztor rendszerhez. Az alábbi helyzetekben érdemes megfontolni a PWM vezérlő használatát:

• Kis rendszerek esetén: Ha egy kisebb karámot, szakaszos legelőt vagy egy ideiglenes villanypásztor rendszert kell ellátni energiával, ahol a napelem panel teljesítménye nem haladja meg a 100-150 Wattot, a PWM vezérlő általában elegendő. A hatékonyságveszteség abszolút értékben itt kisebb, így az MPPT felára nehezebben térül meg.
• Költségérzékeny projekteknél: Ha a költségvetés szűkös, és a cél egy alapvetően működő rendszer kiépítése, a PWM vezérlő jelentős megtakarítást jelenthet a kezdeti beruházás során.
• Meleg éghajlaton: Olyan helyeken, ahol az év nagy részében magas a napsütéses órák száma és a hőmérséklet, a napelemek üzemi feszültsége alacsonyabb. Ilyenkor a napelem és az akkumulátor feszültsége közelebb van egymáshoz, így a PWM vezérlő hatékonyságvesztesége is kisebb.
• Ha a napelem feszültsége illeszkedik az akkumulátorhoz: A leggyakoribb eset a 36 cellás, ún. „12V-os” napelem panelek használata 12V-os akkumulátorokhoz. Ebben a konfigurációban a feszültségkülönbség minimális, így a PWM vezérlő is viszonylag jó hatásfokkal tud működni.

Mikor éri meg az MPPT vezérlőbe fektetni?

Az MPPT vezérlő magasabb ára egy befektetés a rendszer hatékonyságába és megbízhatóságába. Vannak helyzetek, amikor ez a befektetés nemcsak megéri, de szinte elengedhetetlen a stabil működéshez.

• Nagyobb rendszerek esetén: Nagyobb legelők, több kilométeres kerítések vagy nagy teljesítményű villanypásztor készülékek ellátásánál minden csepp energia számít. Az MPPT 15-30%-os hatékonyságnövelése itt azt jelentheti, hogy egy kisebb napelem panellel is elérhető ugyanaz a töltési teljesítmény, vagy ugyanakkora panellel az akkumulátor gyorsabban feltölt, és több tartalék áll rendelkezésre.
• Hideg vagy változékony időjárás esetén: Magyarországon, ahol a téli hónapok rövidebb nappalokkal és gyakori felhős idővel járnak, az MPPT technológia kiemelkedően teljesít. A felhős időben vagy alacsony hőmérsékleten a napelemek feszültsége magasabb, így az MPPT vezérlő sokkal több extra energiát képes kinyerni a rendszer számára, biztosítva a folyamatos működést.
• Magasabb feszültségű napelemek használatakor: Az MPPT vezérlők lehetővé teszik a nagyobb, olcsóbb, hálózati visszatáplálásra tervezett (pl. 60 vagy 72 cellás) napelem panelek használatát is 12V-os vagy 24V-os akkumulátoros rendszerekhez. Ez rugalmasságot ad a panelválasztásban, és lehetővé teszi a hosszabb kábelezést is kisebb veszteséggel a panel és a vezérlő között.
• Hosszú távú megbízhatóság és megtérülés: Ha a cél egy évtizedekig megbízhatóan működő rendszer, az MPPT vezérlő a jobb választás. A hatékonyabb töltés kíméli az akkumulátort, és a befektetés a megtermelt extra energián keresztül idővel megtérül. A napelemes villanypásztor befektetésének megtérülése jelentősen javulhat egy MPPT vezérlővel.

Hatékonyság és akkumulátor-élettartam

A két technológia közötti legfontosabb különbség a hatékonyság. Míg egy PWM vezérlő tipikusan 75-80%-os hatásfokkal működik, addig egy MPPT vezérlő elérheti a 95-98%-os hatékonyságot is. Ez a 15-20%-os különbség a gyakorlatban azt jelenti, hogy egy 100W-os napelemről egy MPPT vezérlő borús időben is képes annyi energiát kinyerni, mint egy PWM vezérlő naposabb időben. Ez a többlet energia közvetlen hatással van az akkumulátor állapotára. A folyamatos és optimális töltés megakadályozza, hogy az akkumulátor túl gyakran kerüljön mélykisütött állapotba, ami az ólom-savas akkumulátorok elsődleges gyilkosa. Egy MPPT vezérlővel az akkumulátor gyakrabban van teljesen feltöltött állapotban, ami növeli a kapacitását és az élettartamát. A villanypásztor akkumulátor élettartama így jelentősen meghosszabbítható, csökkentve a hosszú távú fenntartási költségeket.

A helyes választás a villanypásztor megbízhatóságáért

A döntés a PWM és az MPPT töltésvezérlő között nem csupán technikai vagy pénzügyi kérdés. A választás alapvetően meghatározza a napelemes villanypásztor rendszer megbízhatóságát. Egy alulméretezett vagy nem megfelelő hatékonyságú töltési rendszer azt eredményezheti, hogy a kerítés feszültsége a borús napok után lecsökken vagy teljesen megszűnik. Ez nemcsak bosszúságot okoz, de komoly gazdasági károkat is, ha az állatok kitörnek, vagy a vadak bejutnak a védett területre. A választásnál tehát figyelembe kell venni a kerítés hosszát, a készülék energiaigényét, a helyi éghajlati viszonyokat és a rendszerrel szemben támasztott elvárásokat. Míg egy kis, nyáron használt mobil karámhoz elegendő lehet egy olcsóbb PWM vezérlő, addig egy egész évben üzemelő, nagy kiterjedésű legelő biztonságát már érdemes egy hatékonyabb MPPT technológiára bízni. A napelemes és hálózati villanypásztorok összehasonlításakor is fontos szempont, hogy a napelemes megoldás csak akkor lehet valódi alternatíva, ha minden eleme, így a töltésvezérlő is, optimálisan van kiválasztva a feladathoz.
