Villanypásztor csatlakozók típusai és helyes bekötésük

A villanypásztor rendszer hatékonysága nem csupán a készülék teljesítményén múlik; a legapróbb alkatrészek, mint a csatlakozók, kritikus szerepet játszanak a megbízható működésben. A rosszul megválasztott vagy helytelenül bekötött csatlakozó jelentős feszültségveszteséget okozhat, szikrázhat, károsíthatja a vezető anyagot, és végső soron gyengítheti a kerítés visszatartó erejét. Ez a cikk bemutatja a különböző vezető típusokhoz – drótokhoz, szalagokhoz és kötelekhez – illő csatlakozókat, azok helyes bekötési módját, valamint a leggyakoribb hibákat, amelyeket érdemes elkerülni a stabil és hosszú élettartamú villanypásztor rendszer érdekében.

Miért kulcsfontosságú a megfelelő csatlakozó?

Egy villanypásztor rendszer alapvetően egy nyitott áramkör, amely akkor záródik, amikor egy állat hozzáér a vezetőhöz. Ahhoz, hogy az áramütés kellően erős és elrettentő legyen, az elektromos impulzusnak a lehető legkisebb ellenállással kell végigfutnia a kerítés teljes hosszán. A csatlakozási pontok a rendszer leggyengébb láncszemei lehetnek. Egy szakszerűtlen összekötés, például egy egyszerű csomó, drasztikusan megnöveli az elektromos ellenállást. Ennek több negatív következménye is van. Először is, a csatlakozási ponton hő termelődik, ami energiaveszteséget jelent. Másodszor, a magas ellenállás miatt a feszültség jelentősen lecsökken a csatlakozó utáni szakaszon, így a kerítés távolabbi pontjai már nem biztosítanak megfelelő védelmet. Harmadszor, a laza vagy oxidálódott kapcsolatok szikrázást okozhatnak, ami nemcsak tűzveszélyes, de idővel kiégeti a vezető anyag (különösen a szalagok és kötelek) vékony fémszálait, végleg tönkretéve azt. A gondosan megválasztott és precízen telepített csatlakozó ezzel szemben biztosítja a folytonos és alacsony ellenállású kapcsolatot, maximalizálva a rendszer hatékonyságát. Ha a kerítés mégis gyengén vagy egyáltalán nem üt, a csatlakozási pontok ellenőrzése az egyik első lépés a hibaelhárítás során.

Csatlakozó típusok a vezető anyagához igazítva

A piacon kapható vezetők – acéldrótok, szalagok és villanypásztor kötelek – eltérő fizikai és elektromos tulajdonságokkal rendelkeznek. Emiatt elengedhetetlen, hogy mindig az adott vezető típusához tervezett csatlakozót használjuk. A nem megfelelő elem használata nemcsak hatástalan, de káros is lehet.

Drótok és acélsodronyok csatlakozói

A horganyzott acéldrótok és sodronyok a legtartósabb vezetőtípusok, amelyeket főként állandó, hosszú távú kerítésekhez alkalmaznak. Mivel ezek tömör fémből készülnek, a csatlakozásnak is rendkívül erősnek és stabilnak kell lennie. A legelterjedtebb megoldás a drótfeszítő és -összekötő elem, amely egy csavaros mechanizmussal vagy ékes rendszerrel biztosítja a két drótszál szoros, mechanikailag és elektromosan is tökéletes összekapcsolását. Egy másik bevált módszer a speciális drótösszekötő hüvely, amelyet egy fogóval kell a drótvégekre rászorítani. Ezek a csatlakozók nagy felületen érintkeznek a dróttal, minimalizálva az ellenállást, és ellenállnak az időjárás viszontagságainak is.

Szalagok csatlakozói

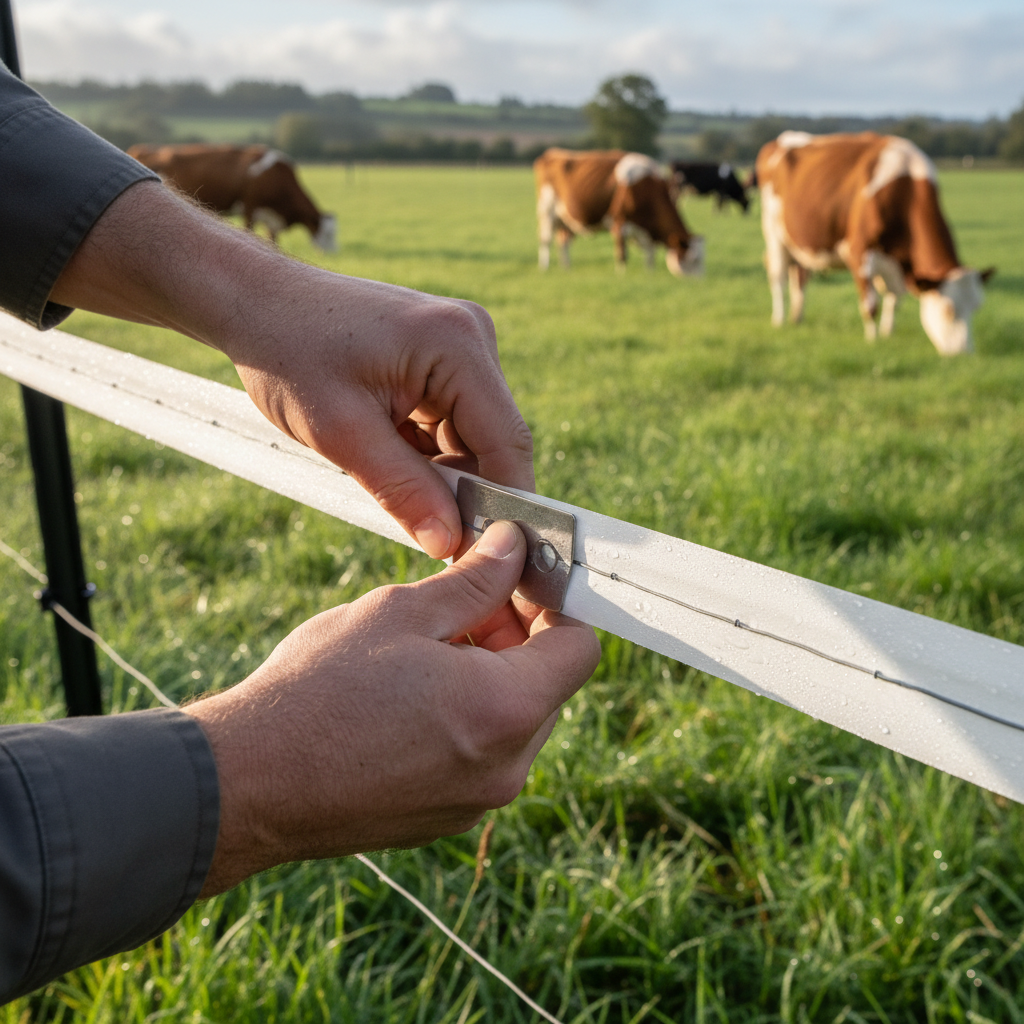

A villanypásztor szalagok népszerűségüket jó láthatóságuknak köszönhetik, különösen lovak tartásánál. Szerkezetük azonban kényes: műanyag szálak közé szőtt vékony, rozsdamentes acél vagy réz pászma biztosítja a vezetőképességet. Egy egyszerű csomó ezeket a vékony szálakat könnyen megtöri, megszakítva az áram útját. A szalagokhoz ezért kizárólag lapos, rozsdamentes acélból készült lemezes csatlakozókat szabad használni. Ezek a csatlakozók két fémlemezkéből állnak, amelyeket csavarokkal vagy egy csatos mechanizmussal lehet összeszorítani. A szalagot a két lemez közé kell helyezni, amelyek így nagy felületen, egyenletesen szorítják össze a vezetőszálakat anélkül, hogy sérülést okoznának. Fontos, hogy a csatlakozó szélessége megegyezzen a szalag szélességével. A megfelelő villanypásztor szalag kiválasztása mellett a hozzá illő csatlakozó beszerzése is elengedhetetlen.

Kötelek (Poliwire) csatlakozói

A villanypásztor kötelek a szalagok és a drótok előnyeit egyesítik: jobban láthatók, mint a drót, de ellenállóbbak a szélterhelésnek, mint a szalag. A vezetőszálak itt is a műanyag kötélszerkezetbe vannak beszőve. A kötelek összekötésére szintén speciális csatlakozók léteznek, amelyek garantálják az összes vezetőszál megfelelő kontaktusát. Ilyenek például a csavaros szorítóelemek vagy a kampós, ún. Litzclip-típusú csatlakozók. Ezek a kialakítások körbeölelik a kötelet és biztosítják, hogy az elektromos kapcsolat ne csak néhány külső szálon jöjjön létre. A csomózás itt is kerülendő, mivel az a belső vezetőszálak szakadásához vezet. A különböző vezetőtípusok közötti választáskor érdemes átgondolni, hogy melyikhez a legkönnyebb beszerezni a megfelelő szalagokat, drótokat vagy hálókat és a hozzájuk tartozó kiegészítőket.

Speciális csatlakozók és kiegészítők

A rendszer felépítése során nemcsak a vezetőszálak toldására van szükség. Számos speciális ponton kell megbízható elektromos kapcsolatot létesíteni.

Az egyik ilyen a kapukialakítás. A kapufogantyút egy speciális kapucsatlakozóval kell a kerítés végéhez rögzíteni. A kapu alatti átkötést pedig mindig magasfeszültségű, duplán szigetelt földkábellel kell megoldani, amelyet a földfelszín alatt vezetnek el. Ez biztosítja, hogy a kerítés a kapu után is feszültség alatt maradjon. Szintén elengedhetetlen a megfelelő csatlakozók használata a rendszer táplálásánál. A villanypásztor készüléktől a kerítéshez, illetve a földelőszondákhoz is magasfeszültségű szigetelt kábelt kell használni. A kábel és a kerítésvezető összekötésére szív alakú vagy krokodilcsipeszes csatlakozókat alkalmaznak, amelyek stabil kapcsolatot garantálnak. A villanypásztor földelésének minősége legalább annyira fontos, mint a kerítésé, ezért itt is csak minőségi csatlakozókat szabad beépíteni. A rendszer teljességéhez hozzátartoznak az átkötő kábelek is, amelyekkel a párhuzamosan futó vezetőszálakat (pl. egy több soros szarvasmarha-kerítésnél) 50-100 méterenként össze kell kötni, hogy a feszültség minden szinten azonos legyen. Ezen elemek összessége alkotja a komplett rendszert, a kapuktól a legapróbb csatlakozókig.

A helyes bekötés lépései: útmutató a hibamentes telepítéshez

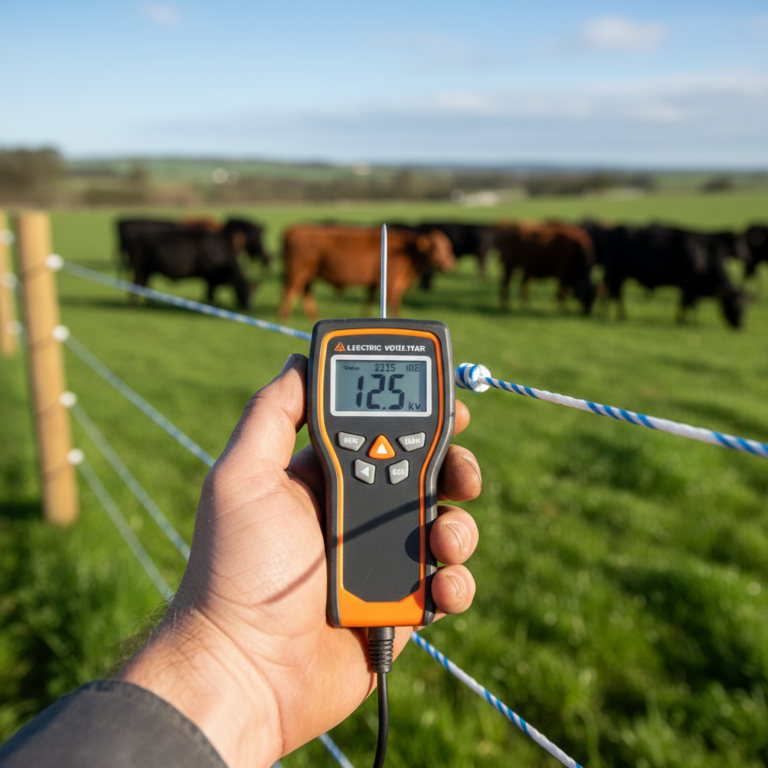

A csatlakozók telepítése nem bonyolult, de néhány alapszabályt be kell tartani a tökéletes eredmény érdekében. Minden munka előtt az első és legfontosabb lépés a villanypásztor készülék áramtalanítása. A bekötéshez készítsük elő a megfelelő szerszámokat: csavarkulcsot, fogót vagy krimpelőt, típustól függően. Győződjünk meg róla, hogy a vezető anyagon és a csatlakozón nincs szennyeződés vagy vastag oxidréteg, ami ronthatja a vezetőképességet. Egy szalagcsatlakozó esetében például a folyamat a következő: a két szalagvéget helyezzük a fémlemezek közé úgy, hogy azok kissé fedjék egymást. Ezután a csavarokat egyenletesen, fokozatosan húzzuk meg, amíg stabilan nem rögzítik a szalagot. A túlhúzás kerülendő, mert az is károsíthatja a vezetőszálakat. A telepítés után, a rendszer bekapcsolását követően érdemes egy villanypásztor-mérővel ellenőrizni a feszültséget a csatlakozó előtt és után. Ha jelentős feszültségesést tapasztalunk, a kapcsolat nem megfelelő, és korrekcióra szorul. Egy egyszerű ellenőrzéssel rengeteg későbbi bosszúságtól kímélhetjük meg magunkat. A rendszeres tesztelés amúgy is ajánlott, ehhez nyújt segítséget egy útmutató arról, hogyan teszteljük a villanypásztort.

Gyakori hibák és elkerülésük a csatlakozásoknál

A leggyakoribb és legsúlyosabb hiba a vezetőanyagok csomózása. Ez a módszer soha nem biztosít megbízható elektromos kapcsolatot, és garantáltan a rendszer gyenge pontja lesz. Szintén hiba a nem megfelelő típusú csatlakozó használata, például dróthoz való szorítóbilincs alkalmazása szalagon. Ez nemcsak hatástalan, de fizikailag is tönkreteheti a finom szálakat. Problémát okozhat a korrózió is, különösen, ha különböző fémek érintkeznek egymással (pl. horganyzott csatlakozó réz vezetőszálakkal). A galvanikus korrózió idővel megeszi a fémeket és megszakítja a kapcsolatot. Ezért érdemes mindig rozsdamentes acél vagy erősen horganyzott csatlakozókat választani, amelyek jobban ellenállnak az időjárásnak. A villanypásztor tartóssága nagyban függ az ilyen apró részletektől. Végül, de nem utolsósorban, a laza csatlakozások is gyakori hibaforrások. A hőmérséklet-ingadozás és a mechanikai terhelés (pl. szél) miatt a csavaros kötések idővel meglazulhatnak. Ezért a szezonális karbantartás részeként ajánlott az összes csatlakozási pontot rendszeresen ellenőrizni és szükség esetén meghúzni.

A minőségi csatlakozók szerepe a rendszer élettartamában

Bár a csatlakozók a teljes rendszer költségének csak egy elenyésző részét teszik ki, szerepük megkérdőjelezhetetlen. A minőségi, megfelelően telepített csatlakozókba fektetett csekély többletköltség és idő sokszorosan megtérül a megbízhatóságban és a kevesebb karbantartási igényben. Egy stabil, alacsony ellenállású kapcsolat nemcsak a maximális visszatartó erőt garantálja a kerítés minden pontján, de védi a drágább alkatrészeket is. A szikrázó, rossz kötések feleslegesen terhelik a villanypásztor készüléket és lerövidítik a vezetőszalagok, -kötelek élettartamát. A megfelelő eszközök és berendezések kiválasztása, beleértve a csatlakozókat is, hosszú távon mindig kifizetődik. A gazdálkodó legfőbb érdeke, hogy az állatai biztonságban, a kijelölt területen belül maradjanak, a termény pedig védve legyen a vadaktól. Ezt a biztonságot egy gyenge láncszemek nélküli, gondosan megépített villanypásztor rendszer tudja csak garantálni. Sok esetben a prémium kategóriás termékek, így a jobb minőségű csatlakozók is, hosszú távon gazdaságosabb választásnak bizonyulnak.
